本發明公開了一種帶電動機的卷筒。本發明的目的是提供一種占用空間小、動力傳遞環節少的帶電動機的卷筒。本發明技術方案是這樣完成的，帶電動機的卷筒，包括卷筒、電動機、減速機、端蓋，固定在減速機右側的電動機設在卷筒里面，電動機輸出軸與固定在左端蓋左側的減速機的空心軸轉動連接在一起，固定在減速機輸出軸右端的齒輪與固定在卷筒左端筒壁內側的內齒圈內齒嚙合，卷筒左、右端的筒壁外側分別與左、右端蓋通過軸承轉動連接在一起。本發明的技術效果是：因電動機設在卷筒里面，減速機將動力直接傳遞給卷筒，因而具有占用空間小，動力傳遞環節少的優點，還節省了部分鋼材。

附圖說明：

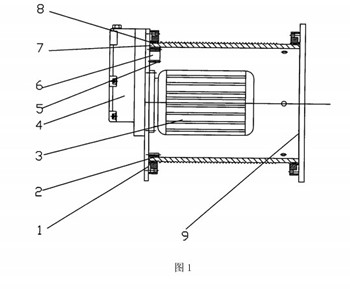

圖1為結構示意圖。

圖面說明：1、做端蓋2、內齒圈3、電動機4、減速機5、齒輪6、輸出軸7、筒幣8、軸承9、右端蓋

帶電動機的卷筒，包括卷筒、電動機、減速機、端蓋，其特征在于：固定在減速機右側的電動機設在卷筒里面，電動機輸出軸與固定在左端蓋左側的減速機的空心軸轉動連接在一起，固定在減速機輸出

軸右端的齒輪與固定在卷筒左端筒壁內側的內齒圈內齒嚙合，卷筒左、右端的筒壁外側分別與左、右端蓋通過軸承轉動連接在一起。
